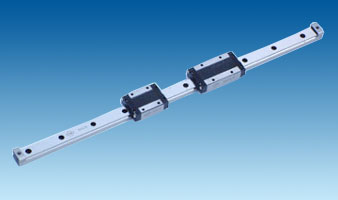

| SGC9V轻型滚动直线导轨副、SGC9W轻型滚动直线导轨副、SGC12V轻型滚动直线导轨副 |
|
 | 生产厂家： | 南京哈宁轴承制造有限公司 |
| | | 公司地址： | 江苏省南京市莫愁路99号 |
| | | 联系电话： | 025-86629730、52217447、52251441 |
| | | 公司传真： | 025-52300551 |
| | | 联 系 人： | 刘长岭 13801591302 |
| | | 联系邮件： | hrbn@vip.qq.com |
| | | 产品价格： | ￥.00 |
| | | 网上报价： | ￥.00 |
| |
|
|
|
|

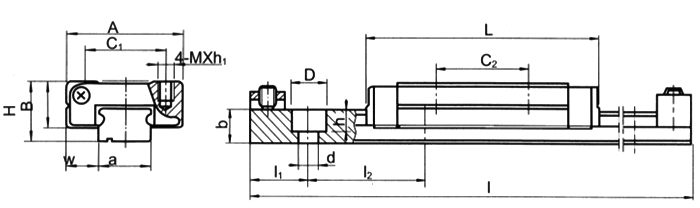

安装连接尺寸 |
|
型号
规格
model |
导轨副
guide |
导轨 rail |
滑座block |
额定载荷
（KN）
load rating |
|
H |
W |
a |
b |
L1 |
L2 |
d×D×h |
A |
B |
L |
C1 |
C2 |
M×e |
C |
C0 |
|
SGC9V |
10 |
5.5 |
9 |
5.5 |
10 |
20 |
3.5×6×3.5 |
20 |
7.8 |
30.4 |
15 |
10 |
M3×3 |
1.7 |
2.5 |
|
SGC9W |
10 |
5.5 |
9 |
5.5 |
10 |
20 |
3.5×6×3.5 |
20 |
7.8 |
41 |
15 |
16 |
M3×3 |
2.6 |
3.8 |
|
SGC12V |
13 |
7.5 |
12 |
7.5 |
10 |
25 |
3.5×6×4.5 |
27 |
10 |
35 |
20 |
15 |
M3×3.5 |
2.2 |
3.1 |
|
SGC12W |
13 |
7.5 |
12 |
7.5 |
10 |
25 |
3.5×6×4.5 |
27 |
10 |
49.1 |
20 |
20 |
M3×3.5 |
3.5 |
5.1 |
|
SGC15V |
16 |
8.5 |
15 |
9.5 |
15 |
40 |
3.5×6×4.5 |
32 |
12 |
45.3 |
25 |
20 |
M3×4 |
3.6 |
5.4 |
|
SGC15W |
16 |
8.5 |
15 |
9.5 |
15 |
40 |
3.5×6×4.5 |
32 |
12 |
61.2 |
25 |
25 |
M3×4 |
5.9 |
8.7 | |
|
|
|
|
精度 |

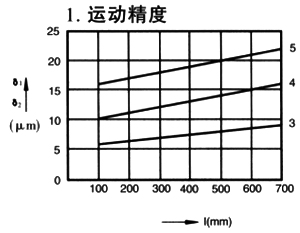

运动精度 |
|
|
|
| |
|
|
综合精度 μm |
径向间隙 μm |
|
精度等级
accuracy grade |
项目item |
3 |
4 |
5 |
|
H |
极限偏差
dimension tolerance |
±25 |
±50 |
±100 |
|
同组变动量
pair variation |
7 |
20 |
40 |
|
W |
极限偏差
dimension tolerance |
±30 |
±60 |
±150 |
|
同组变动量
pair variation |
10 |
25 |
70 | |
| |
|
|
|
|
|
|
|
